加工動画
多種多様な加工バリエーションをお届けいたします。
試加工・機械見学などご相談ください。
![長物 放電加工](_src/46395835/img20200708094522581601.jpg?v=1596422339852)

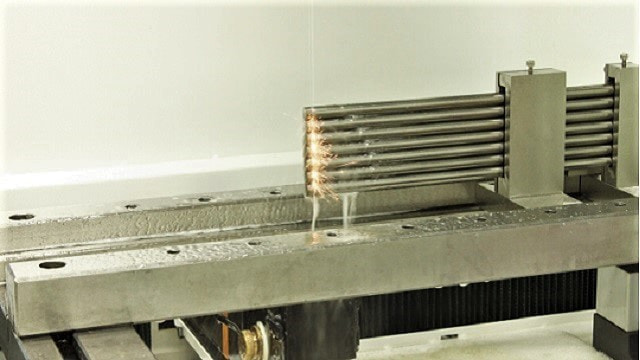

加工事例長尺材加工
加工テーブル内に収まらない長尺材も取付可能
クランプ方法:重ねクランプ&テーブルカバー開放
材質 :S50C(φ10×7本)
加工時間 :4分
ワイヤコスト:2.1円
![3Dプリンター造形品](_src/46395833/3dcut.jpg?v=1596422339852)

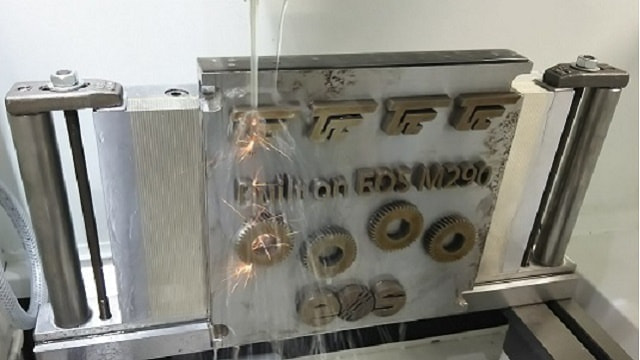

加工事例3D金属積層造形品の切り離し
□250、□400プレートの切り離し加工実績多数
クランプ方法:マグネット治具に貼付け
材質 :マルエージング鋼
加工時間 :130分
ワイヤコスト:64円
![厚物 放電加工](_src/46395831/img20200518161004390633.png?v=1596422339852)

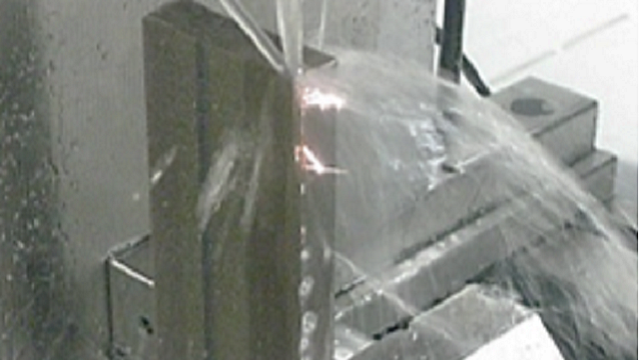

加工事例難削材加工
チタン合金や溶融度の高い金属でも導通があれば加工可能。
クランプ方法:精密バイス使用
材質 :チタン合金(チタン6-4合金)
加工時間 :115分(75㎟/分)
ワイヤコスト:62円
![内径放電加工](_src/46395829/img20200407112609533413.png?v=1596422339852)

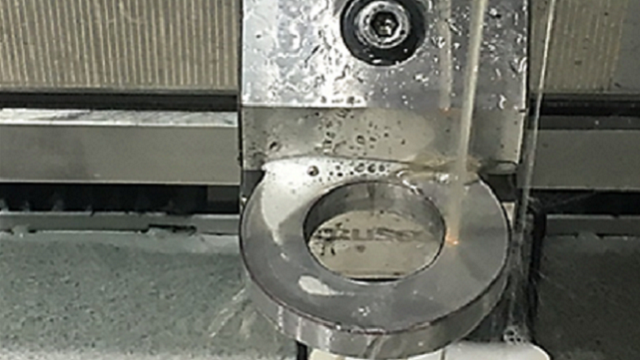

加工事例キー溝加工
ワイヤの穴通し、心出しも可能。
クランプ方法:精密バイス使用
材質 :DC53
面粗さ :Ra1.1㎛(4回加工時)
ワイヤコスト:3.1円
![回転装置 放電加工](_src/46395837/img20200518161150695143.png?v=1596422339852)

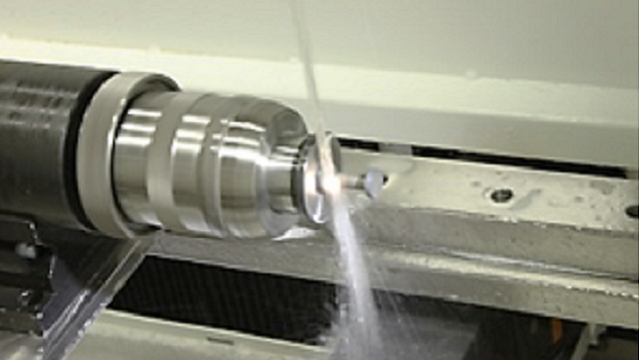

加工事例刃具類の回転加工
回転治具を利用した刃具のネック加工
クランプ方法:回転治具
材質 :超硬
加工時間 :110分
ワイヤコスト:48円
![スライス放電加工](_src/46395839/img20200518161635920383.png?v=1596422339852)

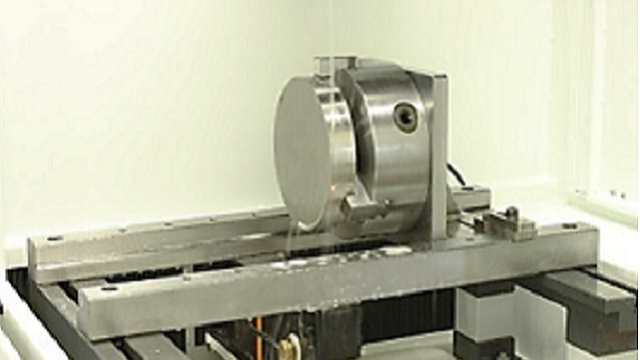

加工事例円盤スライス加工
チャック治具で円盤形状をクランプ
クランプ方法:チャック治具
材質 :チタン (φ170㎜)
加工時間 :240分 (95㎟/分)
ワイヤコスト:130円
![金型粗加工](_src/46395841/img20200518161424538380.jpg?v=1596422339852)

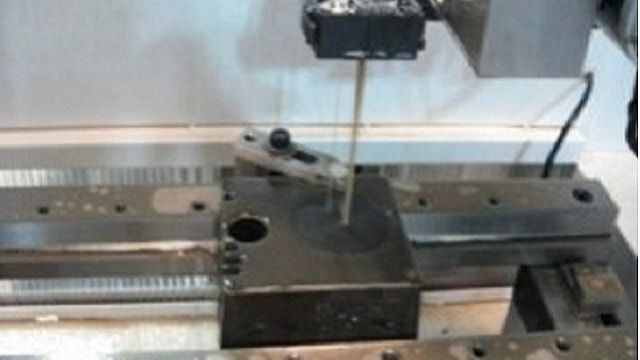

加工事例金型材の粗加工
材料出し等の粗加工部を大幅に時間短縮可能です。
クランプ方法:治具バーに簡易クランプ
材質 :SKD-61
加工時間 :77分(152㎟/分)
ワイヤコスト:41円
![スリット放電加工](_src/46395843/img20200708092243798581.jpg?v=1596422339852)

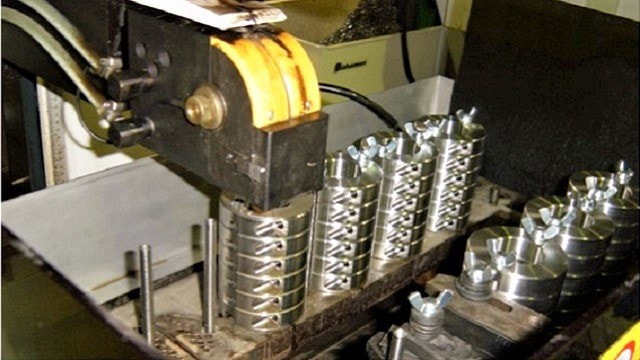

加工事例段積み加工
ワークを重ねて加工することで加工効率UP!
クランプ方法:専用治具
材質 :SUS304
加工方法 :6個/組を最大12組の専用治具にて全自動加工
加工時間 :7.5時間/72個取り 1個あたり6.3分
ワイヤコスト:3.3円/個
